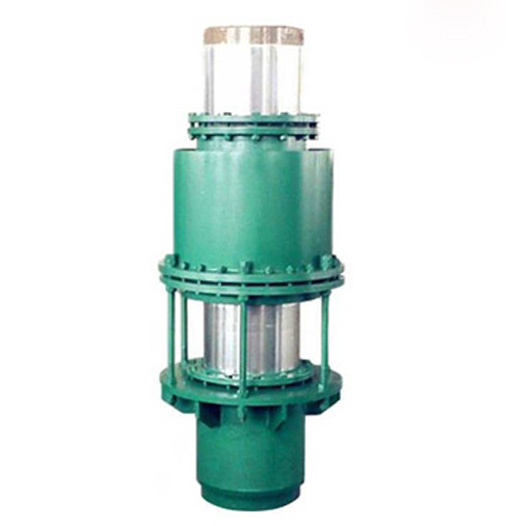

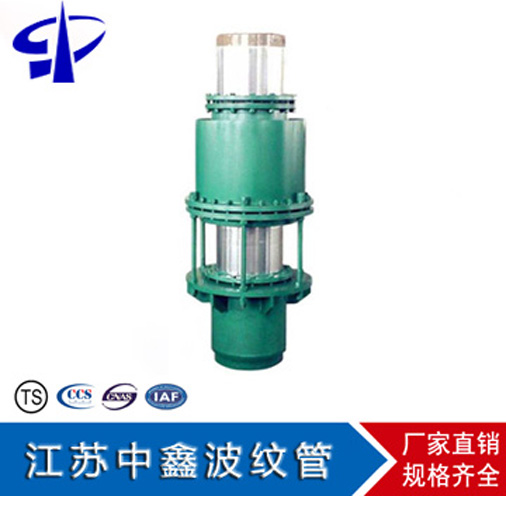

一、无推力套筒补偿器简介
1.后套管体 2.固定法兰 3.定型石墨填料 4.注油池 5.填料室 6.填料压紧圈 7.压盖法兰 8.压盖螺丝 9.连接螺丝10.汽室填料室 11.汽室体 12.汽室 13.汽室小填料室 14.伸缩管 15.注油孔
二、无推力套筒补偿器特点
无推力套筒补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04~0.10)，不老化，效果好，维修方便等特点。
三、补偿器工作原理
该无推力套筒补偿器，是利用流体力学中的帕斯卡理论，在设计结构上巧妙的利用一个密环形汽室，这个汽室内分别有两个环形受压面，一个是固定的汽室内端面，另一个是密闭在汽室内的伸缩管肩部环形面，随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩横截面积相等，补偿器工作时，在介质压力的作用下，环形面上的压力和伸缩管横截面积的压力是相等的，而方向相反，因此两压力相互抵消。这样一来，在设计支架中仅考虑补偿器压紧填料的摩擦力，对固定支架的推力计算中，就不再计算由工作介质压力，而引起的对固定支架的推力。因此固定支架属减载式支架，可节省大量支架材料，也节省人力和财力。
四、补偿器技术参数
(1)管道公称直径范围 DN25—1000mm
(2)适用公称压力范围 PN≤2.5MPa
(3)适用工作温度 t≤350℃
(4)伸缩量
(5)补偿器的选择
选择补偿器时，应以公称直径DN为准，设计管道外径应与参数表内外径相同，允许误差≤3mm。 选择补偿器应按下列示例注明型号。
注：材料代号：bx代表全不锈钢1Cr18N19Ti，T代表碳钢Q235-A，bxb代表半不锈钢伸缩管1Crl8N19Ti
